1. 概述

1.1 VCF系列交流高壓真空接觸器-熔斷器組合電器（F-C）是適用于交流 50-60Hz，主回路額定工作電壓為 7.2kV、 12kV 的三相交流戶內高壓開關設備。其功能組合靈活，結構緊湊可靠，同 時具有多重保護功能，使用壽命長可頻繁操作。可廣泛用于開斷和關合交 流電機、變壓器等負載電路，也可用于電容無功補償。

VCF 系列組合電器采用模塊化組合結構，可單接觸器使用或組合成

F-C 使用，可選固定式或手車移動式，手車式可配合 650mm 或 800mm 寬的

KYN28A（GZS1）型中置柜使用，可用于代換 VSC/P 真空接觸器。

VCF系列交流高壓真空接觸器-熔斷器組合電器適用國家標準 GB/T 14808 和 GB/T 11022。

2. 使用環境條件

2.1 戶內使用，周圍空氣溫度不高于＋40℃，不低于-25℃。

2.2 安裝地點的海拔高度不超過 1000 米。

2.3 空氣相對濕度，最濕月的月平均最大相對濕度為 90％，月的平均最低

溫度為 25℃，并考慮到因濕度變化發生的產品表面上的凝露。

2.4 無明顯搖動和沖擊振動的場合。

2.5 耐空氣污穢等級Ⅱ級，場所中無明顯的腐蝕性可燃性氣體、煙、蒸汽、

鹽霧與塵埃。

2.6 電磁干擾的幅值不超過 1.6kV

3 結構及工作原理

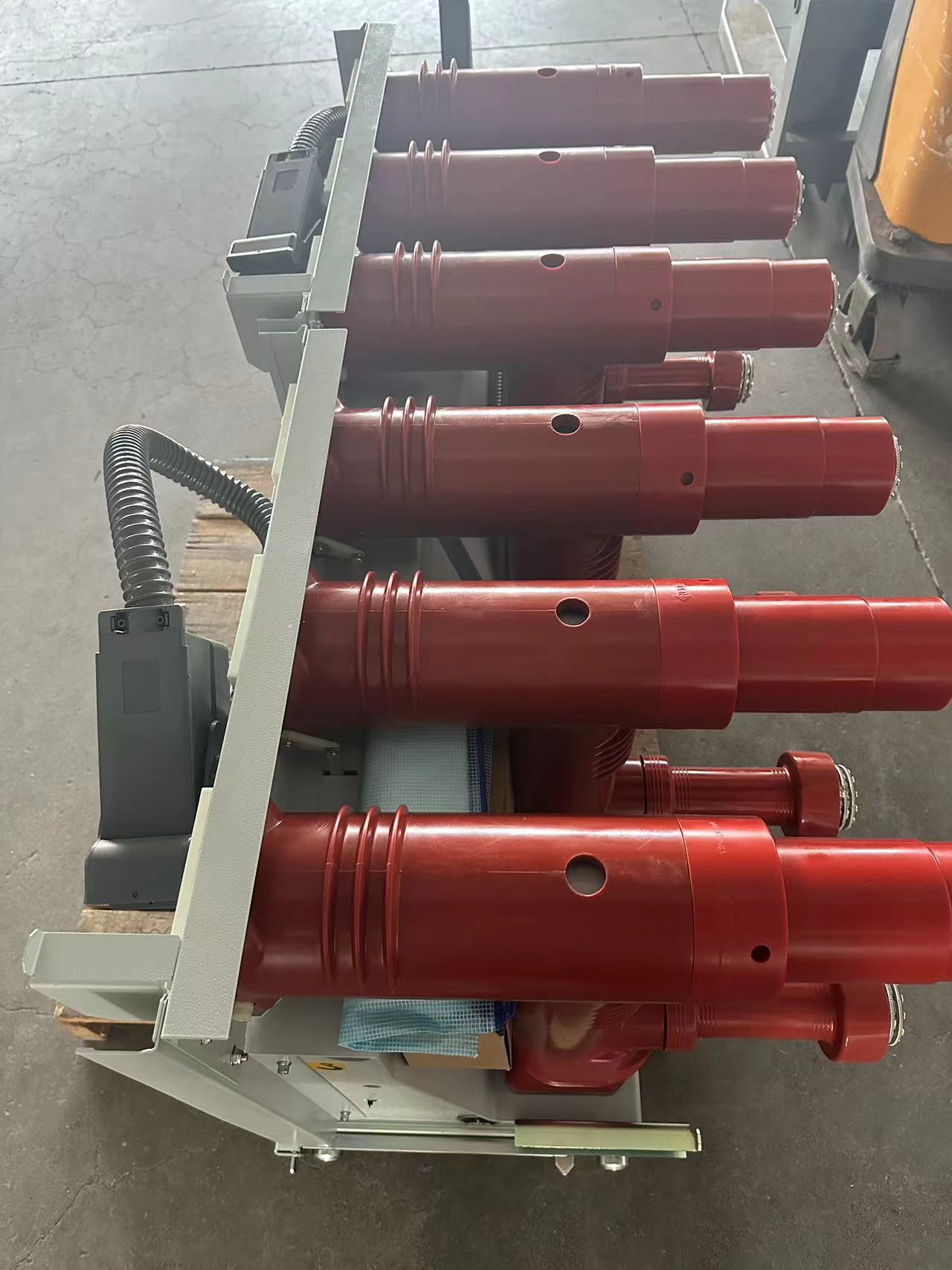

3.1 VCF系列交流高壓真空接觸器-熔斷器組合電器是由交流高壓真空接觸器加裝高壓熔斷器、熔斷器座、聯動機構、面板指示和底盤車等組成。

4. 主要技術參數

4.1 主要技術特性見表 1，控制電源電壓為交流或直流 220V，訂貨時可選。

4.2 主回路極數為三極，采用捆綁觸頭插接，移動式組合電器的接地方式

是底盤車下的母排式。

4.3 電磁系統：控制電源通過永磁開關驅動電路給線圈提供工作電源。

4.4 采用符合 DIN43625 標準的，外形尺寸為 e=360mm 帶彈簧或火藥撞擊

器的高壓限流熔斷器。熔體可選電流范圍 25A-315A。可選合適的型號用于

高壓電機(配 XRNM 系列熔斷器）、變壓器（配 XRNT 系列熔斷器）、電容器（配 XRNC 系列熔斷器）等的保護以及負載電路的過負荷或短路保護。熔斷器被 安裝在封閉的絕緣套內，其額定電流應降容 10%使用以保證其不過熱而損 壞。

真空接觸器-熔斷器組合電器是一種結合了真空接觸器操作靈活性和熔斷器短路保護能力的電氣設備，廣泛應用于中高壓配電系統。以下是對其詳細解析：

1. 組件功能

• 真空接觸器：利用真空滅弧技術，適用于頻繁接通/分斷負載電流（如電動機控制）。其高介電強度確保高效滅弧，延長使用壽命。

• 熔斷器：作為過載或短路保護裝置，在故障電流超過閾值時熔斷，快速切斷電路，保護后端設備。

2. 組合優勢

• 功能互補：接觸器負責正常操作，熔斷器應對短路，二者協同提升系統可靠性。

• 經濟性：相比斷路器，成本更低且維護簡便，尤其適合需頻繁操作的場合。

• 快速分斷：熔斷器在毫秒級切斷故障，減少設備損傷風險。

3. 工作流程

• 正常操作：由真空接觸器執行電路的閉合與分斷。

• 故障響應：短路或嚴重過載時，熔斷器熔斷，同時可能通過聯鎖機構觸發接觸器分閘，實現雙重保護。

4. 結構形式

• 集成設計：常見于緊湊型開關柜，結構優化以協調滅弧與絕緣。

• 分體配置：接觸器與熔斷器獨立安裝，通過電氣連接實現功能聯動。

5. 應用場景

• 中高壓系統：如電力變壓器、電動機、電容器的保護與控制。

• 工業領域：適用于頻繁啟停的設備（如軋鋼機、起重機），熔斷器提供短路后備保護。

6. 與斷路器的對比

• 優點：成本低、維護簡單、適合頻繁操作。

• 缺點：熔斷器需更換，無法遠程復位；分斷能力依賴熔斷器性能。

7. 選型與協調

• 參數匹配：確保熔斷器的分斷能力、時間-電流特性與接觸器及系統需求匹配。

• 保護協調：通過繼電器或電子控制器實現故障檢測，確保熔斷器與接觸器動作時序協調。

8. 維護要點

• 熔斷器更換：熔斷后需及時更換同規格產品。

• 接觸器檢查：定期檢測觸頭磨損、真空泡密封性及機械機構靈活性。

• 系統測試：模擬故障驗證保護動作的可靠性。

9. 標準與規范

• 遵循IEC 60470（高壓交流接觸器）和IEC 60282（高壓熔斷器）等國際標準，確保設計安全性與兼容性。

10. 典型案例

• 電動機控制中心（MCC）：組合電器用于電機的啟停和短路保護，降低系統成本。

• 光伏電站：保護逆變器與變壓器，適應頻繁的功率波動。

結論

真空接觸器-熔斷器組合電器通過功能集成，在成本與性能間取得平衡，是中高壓系統中經濟高效的解決方案。正確選型與協調設計是其可靠運行的關鍵，適用于對操作頻率和保護速度有較高要求的場景。
